弧長に対して平行な引出線を作図したい。

最終更新日：2002年08月05日
文書番号：vfrc0008

問題

弧長に対して平行な引出線を作図したい。

対象製品とバージョン

V-FRC　Ver.5.03

回答・解決方法

【RC作図－引出線－平行引出線】コマンドで作図します。

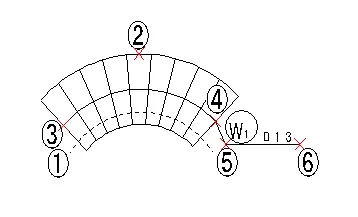

1. 【RC作図－引出線－平行引出線】コマンドを実行してください。
2. 鉄筋線（①）を選択し、右ボタンクリックで終了してください。
3. 平行基準となる線分、円弧（②）を指示してください。
4. 鉄筋指示線の開始点（③）と引出終了点（④）を指示してください。
5. 引出開始点（⑤）を指示してください。
   この時、④のポイントをヒットする必要はありません。
6. 引出折れ点（⑥）を指示し、右ボタンで終了してください。

   以上の作業で鉄筋引出線の複写が行えます。
