床掘り線を作図したい。

最終更新日：2002年03月20日
文書番号：vroad0063

問題

床掘り線を作図したい。

対象製品とバージョン

V-ROAD・V-ROAD/M

回答

床掘り線の形状は、法面登録データを使用しますので、まず床掘りの形状に使用する法面を登録する必要があります。
『DCツール』－『法面登録』を選択し、法面を登録してから以下の作業を行ってください（法面の登録に関しましては『V-ROADユーザーズガイド』をご覧ください）。

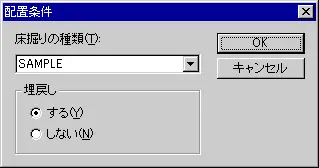

1. 『DC作図』－『床掘り』を選択し、「床掘りの種類」で、使用する登録法面を選択します。
   埋戻し線を作図する場合には「埋戻し」を「する」に設定し、作図しない場合には「しない」に設定します。

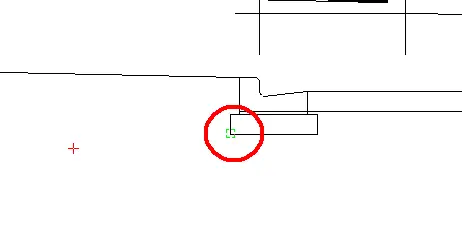

2. 床掘りの設置位置を指定します。

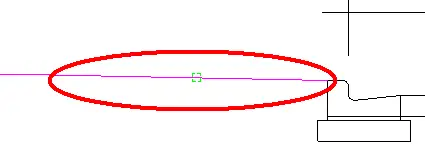

3. 床掘り作図停止要素を指定します。
4. 埋戻し線を作図するように設定された場合には埋戻し作図停止要素を指定します。

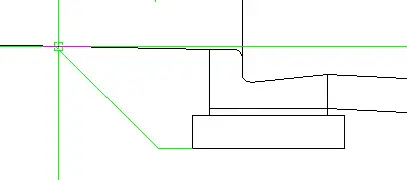

5. 床掘り線を設置する方向を指示します。
6. 他の断面の同じ場所に同様の床掘りを入れる場合は処理を繰り返します。

7.
