寸法線の設定を変更したい。

最終更新日：2002年03月19日
文書番号：vroad0039

問題

寸法線の設定を変更したい。

対象製品とバージョン

V-ROAD・V-ROAD/M

回答

路面や法面などの寸法線の各設定箇所は以下のとおりです。

≪『DCツール－オプション』コマンドの配置１タブで設定≫・路面標準寸法の立ち上げ高さ

≪『DCツール－オプション』コマンドの配置２タブで設定≫・法面標準寸法の立ち上げ高さ
・小段標準寸法の立ち上げ高さ
・法面標準寸法の表示／非表示
・法面勾配寸法の表示／非表示
・小段標準寸法の表示／非表示

≪『DCツール－オプション』コマンドの拡幅タブで設定≫・拡幅車線の旗上げ方法

≪『DCツール－オプション』コマンドの描画タブで設定≫・線幅
・色
・レイヤ（新規作成可能・既存レイヤの編集は不可）
・寸法値の文字サイズ
・寸法値の小数点以下桁数
・矢印タイプの選択

≪『設定－システム－寸法１』で設定（共通設定）≫・標準寸法の離れ、はみ出し長
・外押さえ矢印
・連段寸法の連段間隔

≪『設定－システム－寸法２』で設定（共通設定）≫・勾配寸法の長さ、間隔

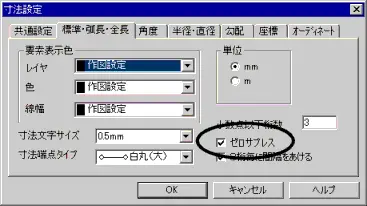

≪『設定－作図－寸法』で設定（共通設定）≫・ゼロサプレスの設定（標準寸法は標準・弧長・全長タブ、勾配寸法は勾配タブ）

設定は変更後、『DC作図－レイアウト』を実行すれば反映されます。
