一車線道路を扱いたい。

最終更新日：2002年03月20日
文書番号：vroad0083

問題

一車線道路を扱いたい。

対象製品とバージョン

V-ROAD Ver.5.5x～ ・ V-ROAD/M Ver.5.5x～

回答

≪縦断図での設定≫
拡幅すりつけデータは、デフォルトで１車線分の作図が行われます。
1車線分の拡幅にならない場合には、『DC作図－縦断図作図』コマンドを実行し、縦断図作図ダイアログの「その他」タブにある「拡幅量倍率」を１にします。

≪横断図での設定≫
標準幅員登録では２車線道路を登録する要領で登録します。

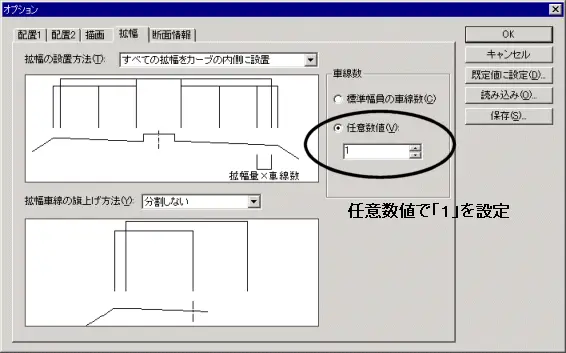

『DCツール－オプション』の拡幅タブで車線を任意数値で１に設定します。

≪平面図での設定≫
・『LC作図－曲線－拡幅線[表]』の拡幅線ダイアログで[ファイル参照]を選択し、V-ROADの拡幅すりつけデータを選択します。
・基本幅員設定ダイアログで、基本幅員を入れ、拡幅量倍率欄に適当な数値（拡幅の入れ方によって変わります）を設定します。
・この作業を左・右について行います。
